Płytka perforowana – zastosowanie, wymiary i montaż
Krótka odpowiedź: płytka perforowana to uniwersalny łącznik ciesielski stosowany do wzmacniania i łączenia elementów drewnianych leżących w jednej płaszczyźnie. Najczęściej wykorzystuje się ją w konstrukcjach drewnianych, domach szkieletowych, altanach, wiatach, więźbach dachowych i pracach montażowych. Przy wyborze należy zwrócić uwagę na wymiary płytki, grubość blachy, powłokę cynkową oraz rodzaj zastosowanych wkrętów, śrub lub gwoździ.
1. Czym jest płytka perforowana?
Płytka perforowana, oznaczana często jako PP, to stalowy element złączny z regularnie rozmieszczonymi otworami montażowymi. Służy do łączenia, wzmacniania i stabilizowania elementów drewnianych w jednej płaszczyźnie.
Dzięki dużej liczbie otworów montażowych płytka pozwala łatwo dopasować rozmieszczenie wkrętów, gwoździ lub śrub do konkretnego połączenia. Jest to jeden z najbardziej uniwersalnych elementów stosowanych w budownictwie drewnianym.
- wzmacnia połączenia drewniane,
- łączy elementy w jednej płaszczyźnie,
- ułatwia szybki montaż,
- nie wymaga wykonywania specjalnych nacięć,
- sprawdza się w konstrukcjach ciesielskich i szkieletowych.
2. Gdzie stosuje się płytki perforowane?

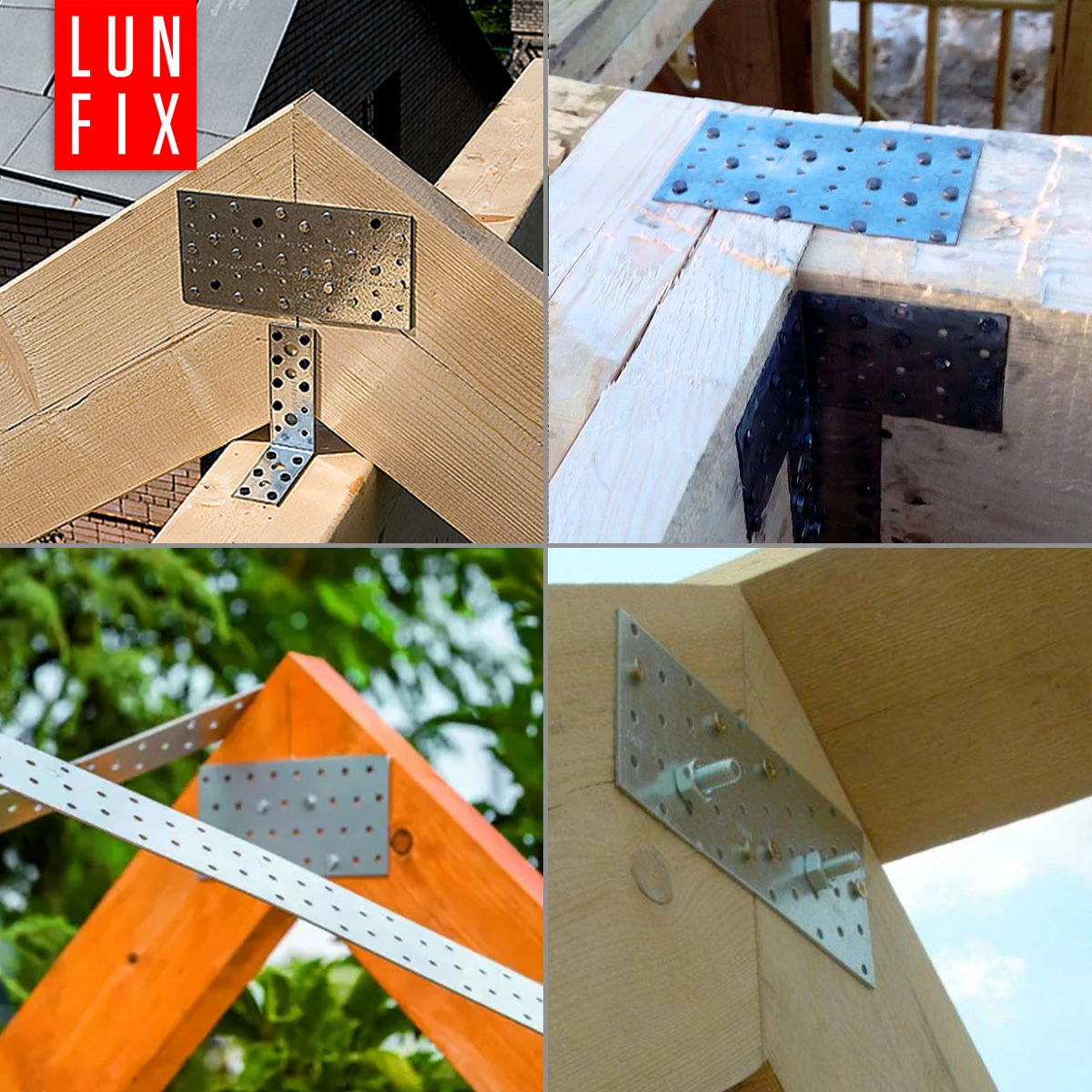

Płytki perforowane są stosowane w wielu obszarach budownictwa, ale najczęściej wykorzystuje się je przy konstrukcjach drewnianych. Są szczególnie popularne podczas budowy domów szkieletowych, gdzie liczy się szybkie, powtarzalne i stabilne łączenie elementów.
Typowe zastosowania płytek perforowanych:
- budowa domów szkieletowych,
- wzmacnianie połączeń belek,
- montaż elementów więźby dachowej,
- budowa altan, pergoli i wiat,
- łączenie legarów i listew,
- naprawa lub usztywnianie konstrukcji drewnianych,
- prace ciesielskie i montażowe.
Płytka perforowana jest dobrym rozwiązaniem tam, gdzie elementy drewniane mają być połączone płasko, bez zmiany kąta połączenia.
3. Jakie wymiary płytek perforowanych są dostępne?
Płytki perforowane występują w wielu wymiarach, dzięki czemu można dobrać je do małych połączeń montażowych oraz większych konstrukcji drewnianych. Wszystkie poniższe warianty mają grubość blachy 2 mm.
| Wymiar płytki | Pakowanie | Grubość blachy |
| 80x40 mm | 50 szt | 2 mm |
| 100x40 mm | 50 szt | 2 mm |
| 160x40 mm | 20 szt | 2 mm |
| 140x60 mm | 20 szt | 2 mm |
| 200x60 mm | 20 szt | 2 mm |
| 200x80 mm | 20 szt | 2 mm |
| 240x80 mm | 20 szt | 2 mm |
| 300x80 mm | 20 szt | 2 mm |
| 200x100 mm | 20 szt | 2 mm |
| 300x100 mm | 20 szt | 2 mm |
| 400x140 mm | 10 szt | 2 mm |
| 1200x40 mm | 10 szt | 2 mm |
| 1200x60 mm | 10 szt | 2 mm |
| 1200x80 mm | 10 szt | 2 mm |
| 1200x100 mm | 4 szt | 2 mm |
Mniejsze płytki sprawdzają się przy lekkich połączeniach i drobnych naprawach, natomiast dłuższe warianty są przydatne do wzmacniania większych elementów konstrukcyjnych.
4. Z czego wykonana jest płytka perforowana?
Płytka montażowa perforowana jest wykonana ze stali zabezpieczonej powłoką cynkową. Cynk chroni stal przed korozją i wydłuża żywotność elementu, szczególnie w konstrukcjach narażonych na zmienną wilgotność.
Najważniejsze cechy techniczne:
- typ łącznika: płytka perforowana PP,
- materiał: stal ocynkowana,
- powłoka: cynk,
- grubość blachy: 2 mm,
- otwory montażowe do wkrętów, śrub lub gwoździ,
- pakowanie od 4 szt w zależności od wymiaru.
Łączniki do drewna posiadają Europejską Ocenę Techniczną i spełniają wymagania wytrzymałościowe oraz bezpieczeństwa obowiązujące w budownictwie na terenie Unii Europejskiej.
5. Jak dobrać płytkę perforowaną do połączenia?
Dobór płytki perforowanej zależy od wielkości konstrukcji, geometrii połączenia oraz kierunku obciążenia. Nie każda płytka nadaje się do każdego połączenia, dlatego trzeba dopasować jej rozmiar do konkretnego zastosowania.
Przy wyborze warto uwzględnić:
- wymiary łączonych elementów drewnianych,
- planowane obciążenie połączenia,
- liczbę punktów mocowania,
- miejsce montażu,
- warunki użytkowania konstrukcji,
- rodzaj zastosowanych wkrętów, śrub lub gwoździ.
W konstrukcjach nośnych dobór płytki powinien być zgodny z projektem lub zaleceniami technicznymi.
6. Jak montować płytki perforowane?
Montaż płytki perforowanej jest prosty, ponieważ nie wymaga wykonywania specjalnych nacięć w drewnie. Płytkę przykłada się do łączonych elementów, a następnie mocuje za pomocą odpowiednich elementów złącznych.
Do mocowania można stosować:
- wkręty samogwintujące,
- śruby,
- gwoździe pierścieniowe,
- łączniki zalecane do konstrukcji drewnianych.
Podczas montażu należy zadbać o równomierne rozmieszczenie elementów mocujących. Dzięki temu obciążenie będzie lepiej rozłożone na całej powierzchni płytki.
7. Jakie są zalety płytek perforowanych?
Płytki perforowane są popularne, ponieważ są uniwersalne, łatwe w montażu i dostępne w wielu wymiarach. Można je stosować zarówno przy nowych konstrukcjach, jak i przy wzmacnianiu istniejących połączeń.
- prosty montaż bez specjalistycznych narzędzi,
- duży wybór wymiarów,
- możliwość zastosowania różnych elementów mocujących,
- ocynkowana powierzchnia chroniąca przed korozją,
- dobre dopasowanie do konstrukcji drewnianych,
- możliwość wzmacniania połączeń w jednej płaszczyźnie.
Dzięki perforacji płytka pozwala łatwo dopasować sposób mocowania do konkretnego układu drewna.
8. Gdzie najlepiej sprawdzają się długie płytki perforowane?
Długie płytki perforowane, na przykład 1200x40 mm, 1200x60 mm, 1200x80 mm lub 1200x100 mm, są szczególnie przydatne przy wzmacnianiu dłuższych połączeń i większych elementów konstrukcyjnych.
Można je stosować między innymi do:
- wzmacniania belek,
- łączenia dłuższych elementów drewnianych,
- napraw konstrukcji,
- usztywniania połączeń liniowych,
- prac ciesielskich wymagających większej powierzchni mocowania.
W przypadku większych połączeń ważne jest, aby dobrać nie tylko długość płytki, ale również odpowiednią liczbę punktów mocowania.
9. Na co uważać podczas montażu?
Najczęstsze błędy przy montażu płytek perforowanych wynikają z nieprawidłowego doboru wymiaru lub zbyt małej liczby mocowań.
- nie należy stosować zbyt małej płytki do dużego połączenia,
- nie wolno pomijać wymaganych punktów mocowania,
- należy używać elementów złącznych dopasowanych do drewna,
- płytka powinna leżeć płasko na powierzchni,
- połączenie musi być zgodne z kierunkiem obciążenia.
W przypadku konstrukcji nośnych każdy łącznik powinien być dobrany świadomie, ponieważ ma wpływ na bezpieczeństwo całej konstrukcji drewnianej.
Podsumowanie i najważniejsze informacje
Płytka perforowana to uniwersalny łącznik do drewna, stosowany przede wszystkim do łączenia i wzmacniania elementów leżących w jednej płaszczyźnie. Sprawdza się w domach szkieletowych, konstrukcjach dachowych, altanach, wiatach, tarasach oraz pracach ciesielskich.
Przy wyborze należy zwrócić uwagę na wymiar płytki, grubość blachy, powłokę cynkową, liczbę otworów i rodzaj zastosowanych elementów mocujących. Odpowiednio dobrana oraz prawidłowo zamontowana płytka perforowana zapewnia trwałe i stabilne połączenie drewnianych elementów konstrukcyjnych.
