Wieszak belki zagięty do wewnątrz – zastosowanie, wymiary i montaż
Krótka odpowiedź: wieszak belki zagięty do wewnątrz to metalowy łącznik ciesielski przeznaczony do mocowania belek drewnianych do ścian, podciągów, konstrukcji drewnianych lub betonowych. Dzięki zagiętym do środka skrzydełkom dobrze sprawdza się tam, gdzie dostęp do powierzchni montażowej jest ograniczony, a śruby lub kotwy mają być mniej widoczne.
1. Czym jest wieszak belki zagięty do wewnątrz?
Wieszak belki zagięty do wewnątrz, oznaczany często jako WB, to stalowy element złączny stosowany w konstrukcjach drewnianych. Służy do stabilnego osadzania belek, legarów i elementów nośnych w miejscach, gdzie potrzebne jest mocne połączenie ciesielskie.
Charakterystyczną cechą tego typu łącznika są skrzydełka zagięte do środka. Dzięki temu mocowanie może być wykonane bardziej estetycznie, ponieważ część elementów montażowych jest ukryta wewnątrz połączenia.
- umożliwia mocowanie belek drewnianych,
- sprawdza się przy ograniczonej powierzchni montażowej,
- pozwala estetycznie ukryć część mocowań,
- jest stosowany w konstrukcjach ciesielskich,
- może być używany z kotwami, śrubami lub odpowiednimi wkrętami.
2. Do czego służy wieszak belki zagięty?
Wieszak belki zagięty do wewnątrz służy przede wszystkim do mocowania belek stropowych i konstrukcyjnych. Może być stosowany przy połączeniach drewna z drewnem, a także przy mocowaniu belek do ścian betonowych, jeśli użyje się właściwych kotew lub śrub.
Najczęstsze zastosowania:
- montaż belek stropowych,
- mocowanie legarów,
- łączenie elementów konstrukcji drewnianych,
- prace ciesielskie i dekarskie,
- budowa tarasów, altan i wiat,
- mocowanie drewna do betonu przy użyciu kotew.
Takie łączniki są szczególnie przydatne tam, gdzie połączenie musi być jednocześnie trwałe, stabilne i możliwie estetyczne.
3. Jakie wymiary wieszaków belki są dostępne?
Wieszaki belki zagięte do wewnątrz występują w kilku wymiarach, co ułatwia dopasowanie łącznika do przekroju drewna stosowanego w konstrukcji.
| Wymiar wieszaka belki | Grubość blachy |
| 50x135 mm | 2 mm |
| 60x130 mm | 2 mm |
| 70x125 mm | 2 mm |
| 80x120 mm | 2 mm |
| 100x200 mm | 2 mm |
Dobór wymiaru powinien być uzależniony od przekroju belki, geometrii połączenia oraz przewidywanego obciążenia.
4. Dlaczego zagięcie do wewnątrz jest praktyczne?
Zagięcie skrzydełek do wewnątrz pozwala stosować wieszak w miejscach, gdzie zewnętrzna powierzchnia montażowa jest ograniczona. Jest to ważne szczególnie przy połączeniach blisko krawędzi, w narożnikach lub tam, gdzie klasyczny wieszak z szeroko rozstawionymi skrzydełkami byłby trudniejszy do zamontowania.
Dodatkową zaletą jest estetyka. Śruby, wkręty lub kotwy mocujące są częściowo zamaskowane, co sprawia, że połączenie wygląda bardziej schludnie.
- lepsze dopasowanie w ograniczonej przestrzeni,
- mniej widoczne mocowania,
- estetyczniejsze połączenie,
- wygodny montaż belek przy ścianach i podciągach,
- możliwość pracy w trudniejszych miejscach instalacyjnych.
5. Z jakiego materiału wykonuje się wieszaki belki?
Wieszaki belki zagięte są wykonywane ze stalowej blachy o grubości 2 mm. Taka grubość zapewnia dobrą sztywność i stabilność połączenia przy typowych zastosowaniach ciesielskich.
Łącznik posiada powłokę cynkową, która zabezpiecza stal przed korozją. Jest to ważne szczególnie w konstrukcjach narażonych na zmienną wilgotność, takich jak altany, tarasy, wiaty lub elementy dachowe.
Najważniejsze cechy materiału:
- stalowa konstrukcja,
- grubość blachy 2 mm,
- powłoka cynkowa,
- zwiększona odporność na korozję,
- dobra sztywność elementu.
6. Jak dobrać odpowiedni wieszak belki?
Wybór odpowiedniego wieszaka zależy od wymiarów drewna oraz rodzaju połączenia. Łącznik powinien dobrze obejmować belkę i zapewniać stabilne podparcie.
Przy doborze należy uwzględnić:
- przekrój belki drewnianej,
- rodzaj podłoża, na przykład drewno, beton lub mur,
- kierunek obciążenia,
- wielkość konstrukcji,
- liczbę punktów mocowania,
- typ zastosowanych śrub, kotew lub wkrętów.
W większych konstrukcjach dobór łącznika powinien być zgodny z projektem lub zaleceniami technicznymi.
7. Jak montować wieszak belki zagięty do wewnątrz?
Montaż należy rozpocząć od dokładnego wyznaczenia miejsca osadzenia belki. Wieszak powinien być ustawiony prosto, stabilnie i zgodnie z planowanym poziomem konstrukcji.
Podstawowe etapy montażu:
- wyznaczenie miejsca montażu belki,
- przyłożenie wieszaka do podłoża,
- sprawdzenie poziomu i położenia łącznika,
- zamocowanie wieszaka do ściany, podciągu lub innego elementu nośnego,
- osadzenie belki w wieszaku,
- przymocowanie belki odpowiednimi wkrętami lub śrubami.
Do mocowania do betonu należy używać odpowiednich kotew lub śrub przeznaczonych do podłoża mineralnego. Do połączeń drewno-drewno należy stosować właściwe wkręty lub gwoździe ciesielskie.
8. Jakie elementy montażowe stosować z wieszakiem belki?
Sam wieszak belki nie wystarczy do wykonania trwałego połączenia. Bardzo ważne jest dobranie odpowiednich elementów mocujących.
W zależności od podłoża można stosować:
- kotwy do betonu,
- śruby montażowe,
- wkręty ciesielskie,
- gwoździe pierścieniowe,
- łączniki zalecane przez projektanta konstrukcji.
Elementy mocujące powinny być dopasowane do otworów w wieszaku, rodzaju podłoża i obciążeń działających na połączenie.

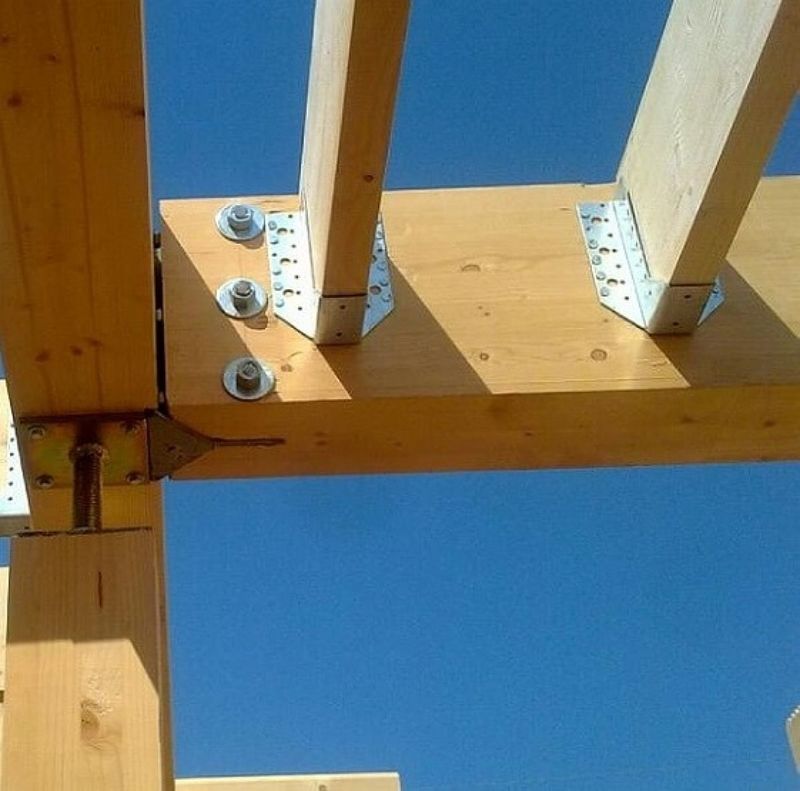

9. Gdzie najlepiej sprawdza się taki łącznik?
Wieszak belki zagięty do wewnątrz jest szczególnie praktyczny w konstrukcjach, w których liczy się mocne podparcie belki oraz ograniczona widoczność mocowań.
Można go stosować między innymi przy:
- stropach drewnianych,
- konstrukcjach tarasowych,
- altanach ogrodowych,
- wiatach drewnianych,
- konstrukcjach dachowych,
- połączeniach belek z betonową ścianą.
Szeroki zakres wymiarów pozwala dopasować wieszak do różnych przekrojów drewna stosowanych w ciesielstwie.
10. Na co uważać przy montażu?
Najczęstsze błędy przy montażu wynikają z nieprawidłowego doboru wymiaru, zbyt słabego mocowania lub braku kontroli poziomu.
- nie należy stosować zbyt małego wieszaka do dużej belki,
- nie wolno pomijać wymaganych punktów mocowania,
- należy używać elementów mocujących zgodnych z podłożem,
- belka powinna być stabilnie osadzona w łączniku,
- połączenie musi być wykonane zgodnie z kierunkiem obciążeń.
W konstrukcjach nośnych nie należy dobierać łączników przypadkowo. Wielkość łącznika, geometria połączenia i kierunek obciążenia mają bezpośredni wpływ na bezpieczeństwo konstrukcji.
W ofercie sklepu internetowego Lun Fix dostępne są wieszaki belki w różnych rozmiarach, przeznaczone do różnych konstrukcji i zastosowań.
Podsumowanie i najważniejsze informacje
Wieszak belki zagięty do wewnątrz to praktyczny łącznik ciesielski przeznaczony do mocowania belek drewnianych w konstrukcjach budowlanych i ogrodowych. Dzięki zagiętym do środka skrzydełkom sprawdza się w miejscach o ograniczonej powierzchni montażowej oraz tam, gdzie ważna jest estetyka połączenia.
Przy wyborze należy zwrócić uwagę na wymiar wieszaka, grubość blachy, powłokę cynkową, rodzaj podłoża oraz przewidywane obciążenie. Odpowiednio dobrany i prawidłowo zamontowany wieszak belki zapewnia trwałe, stabilne i bezpieczne połączenie elementów drewnianych.
