Jaki otwór pod nitonakrętkę M10?
Krótka odpowiedź: Pod nitonakrętkę M10 najczęściej wykonuje się otwór o średnicy 13,0 mm. Dokładna wartość może się jednak różnić w zależności od typu nitonakrętki, jej konstrukcji oraz zaleceń producenta. Prawidłowo dobrany otwór jest kluczowy dla trwałości połączenia i odporności na obrót.
1. Czym jest nitonakrętka M10 i do czego się ją stosuje?

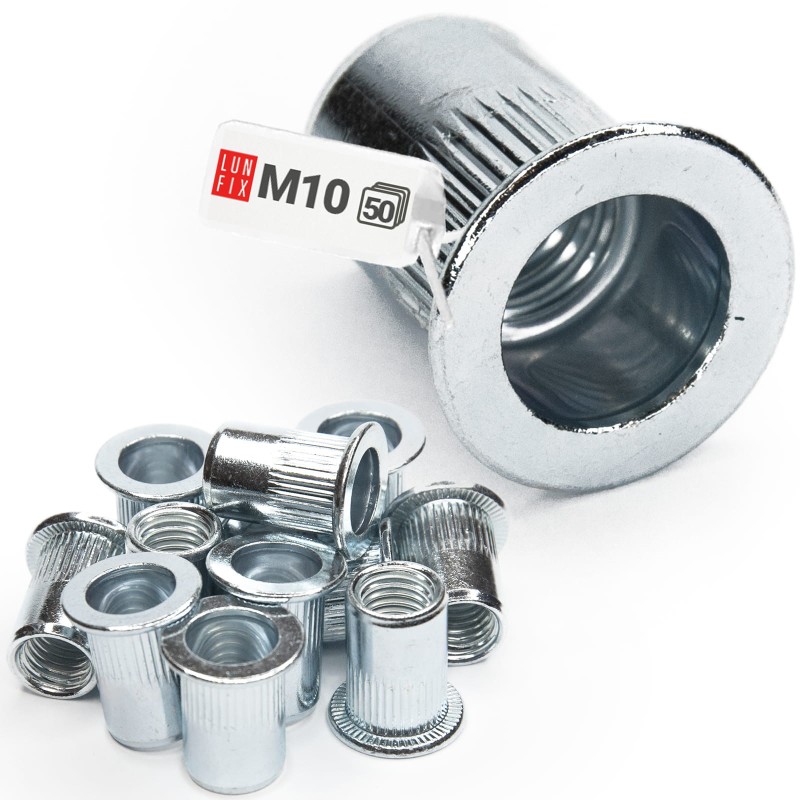

Nitonakrętka M10 to element złączny umożliwiający wykonanie gwintu M10 w cienkich materiałach, takich jak blachy stalowe, aluminium czy profile zamknięte. Stosuje się ją tam, gdzie nie ma możliwości nacięcia klasycznego gwintu lub dostępu do drugiej strony elementu. Zapewnia solidny punkt mocowania dla śrub M10 w konstrukcjach narażonych na większe obciążenia.
Szeroki wybór nitów i nitonakrętek jest dostępny w sklepie internetowym lunfix.pl.
2. Jaki otwór pod nitonakrętkę M10 jest prawidłowy?
Standardowa średnica otworu pod nitonakrętkę M10 wynosi 13,0 mm. W przypadku nitonakrętek sześciokątnych lub specjalnych wartości te mogą się nieznacznie różnić. Otwór musi być wykonany precyzyjnie, bez zadziorów i idealnie prostopadle do powierzchni materiału. Zbyt duży otwór spowoduje obracanie się nitonakrętki. Zbyt mały uniemożliwi jej osadzenie.
- Najczęstszy wybór: 13,0 mm dla nitonakrętki M10.
- Wersje specjalne: weryfikuj w danych technicznych.
- Jakość otworu: prostopadłość i brak zadziorów są krytyczne.
| Rozmiar nitonakrętki | Zalecana średnica otworu |
|---|---|
| M4 | 6,0 mm |
| M5 | 7,0 mm |
| M6 | 9,0 mm |
| M8 | 11,0 mm |
| M10 | 13,0 mm |
Podane wartości są orientacyjne i powinny być zawsze porównane z kartą techniczną produktu.
3. Od czego zależy średnica otworu pod nitonakrętkę M10?
Średnica otworu zależy od kilku czynników technicznych. Znaczenie ma typ nitonakrętki, jej kształt oraz materiał wykonania. Nitonakrętki okrągłe gładkie wymagają innego otworu niż radełkowane lub sześciokątne. Ważna jest także grubość materiału, w którym wykonywany jest otwór, oraz przewidywane obciążenia połączenia.
4. Jak przygotować otwór pod nitonakrętkę M10?
Otwór należy wykonać wiertłem o odpowiedniej średnicy i dobrej jakości. Po wierceniu konieczne jest usunięcie zadziorów i opiłków. Krawędź otworu powinna być gładka, aby kołnierz nitonakrętki dobrze przylegał do powierzchni. W przypadku materiałów miękkich zaleca się zachowanie szczególnej precyzji, aby nie powiększyć otworu.
- Wierć prostopadle i stabilnie, aby uniknąć „jajowatego” otworu.
- Usuń zadziory, aby kołnierz pracował na równej powierzchni.
- Oczyść otwór z opiłków przed montażem.
5. Jakie błędy popełnia się najczęściej przy doborze otworu?
Najczęstszym błędem jest wykonanie zbyt dużego otworu. Prowadzi to do obracania się nitonakrętki podczas dokręcania śruby. Drugim błędem jest brak prostopadłości otworu. Problemem bywa również ignorowanie zaleceń producenta i stosowanie uniwersalnych wartości bez weryfikacji.
6. Na co zwrócić uwagę podczas montażu nitonakrętki M10?
Podczas montażu należy używać nitownicy dostosowanej do rozmiaru M10. Istotny jest także zakres zacisku nitonakrętki, który musi odpowiadać grubości materiału. W konstrukcjach narażonych na drgania warto rozważyć nitonakrętki radełkowane lub sześciokątne, które lepiej zabezpieczają przed obracaniem.
Podsumowanie i najważniejsze informacje
Prawidłowy otwór pod nitonakrętkę M10 to najczęściej 13,0 mm. Dokładność wykonania otworu ma bezpośredni wpływ na trwałość i bezpieczeństwo połączenia. Zawsze należy sprawdzić dane techniczne producenta i dobrać odpowiedni typ nitonakrętki do zastosowania. Tylko wtedy połączenie będzie stabilne i długotrwałe.
